Что такое маркировка кабеля и зачем она нужна

Что такое маркировка кабеля и зачем она нужна

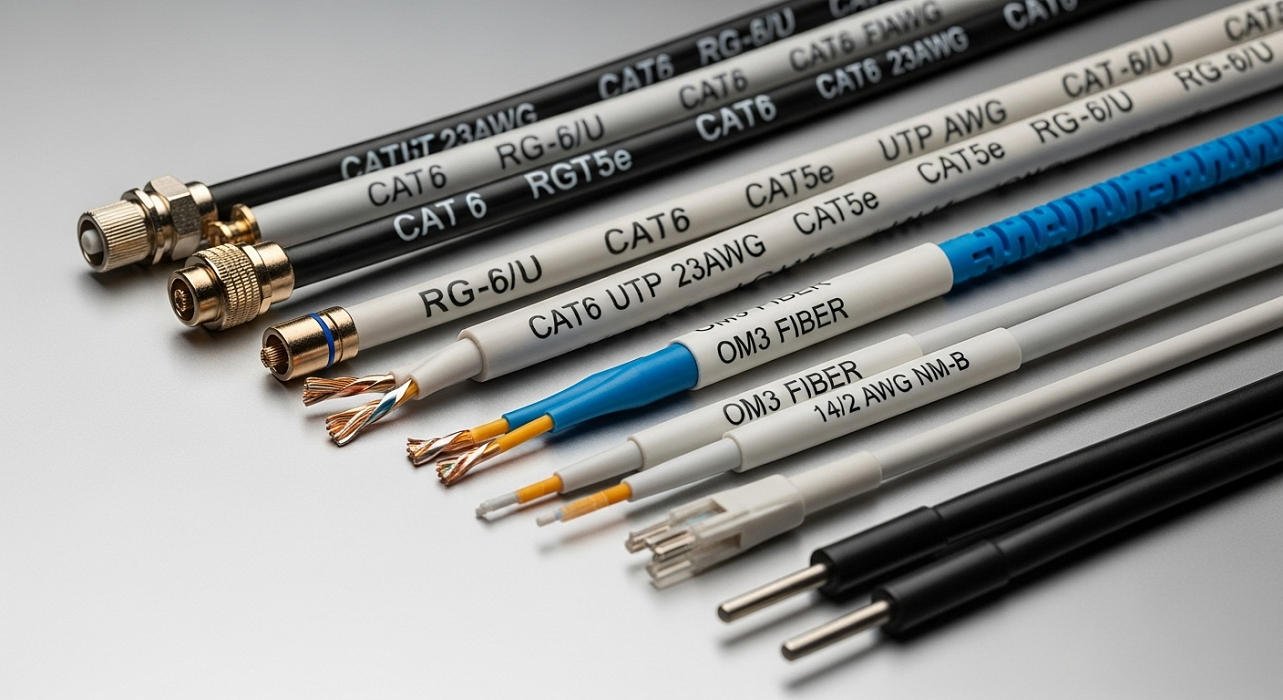

Каждый кабель, будь то силовой или сигнальный, имеет уникальный буквенно-цифровой код - это и есть маркировка кабеля. Эта система - не просто техническое обозначение, а своего рода паспорт, в котором зашифрована информация о конструкции, материалах, назначении и условиях эксплуатации изделия.

Маркировка позволяет специалистам:

• Быстро определить тип кабеля и его характеристики


• Избежать ошибок при монтаже


• Соблюсти технические требования проектов


• Гарантировать безопасность при эксплуатации

Основные принципы системы кодировки проводов и кабелей

Система кодировки проводов и кабелей в нашей стране определяется нормативными документами ГОСТа. Каждый элемент шифра несёт конкретную информацию:

• Первый символ говорит о составе жилы, проводящей ток
• Далее структура изоляции, внешней обивки, наличие экрана, стойкость к горению и другие свойства
• Цветовая маркировка определяет назначение жил внутри кабеля

Сама система построена таким образом, чтобы даже при отсутствии маркировочного ярлыка можно было определить характеристики по стандартам.

Какую информацию содержит маркировка

Маркировка кабелей, в зависимости от её формата, может включать в себя:

• Тип проводника - алюминий, медь


• Материал изоляции - ПВХ, резина, полиэтилен


• Конструкция оболочки - бронированная, без брони, с экраном


• Стойкость к условиям среды - влагостойкость, морозостойкость, огнеупорность


• Класс гибкости, количество жил, сечение


• Сфера применения - для внутренней, наружной прокладки, промышленной среды

ГОСТ и нормативные требования к маркировке кабелей: что важно знать

Правила и стандарты, по которым осуществляется маркировка кабельной продукции в России, чётко регламентированы. Основополагающим документом, обязательным к применению на территории РФ, является ГОСТ 31996-2012. Он охватывает широкий перечень технических параметров, которые должны соблюдаться при нанесении маркировки на оболочку кабеля.

Что регулирует ГОСТ 31996-2012:

• Размер и вид шрифта.
  Нанесённые символы должны быть чёткими, читаемыми и легко различимыми даже после монтажа. Стандарт предусматривает минимальную высоту шрифта в зависимости от диаметра кабеля.


• Метод нанесения маркировки.
  Допускаются разные способы: струйная печать, тиснение, лазерная гравировка, термоперенос. Главное условие - маркировка должна быть стойкой и сохраняться на протяжении всего срока службы изделия.


• Интервал повторения шифра.
  По ГОСТу маркировка должна повторяться через определённые промежутки, чтобы оставаться видимой независимо от места отреза кабеля. Обычно это каждые 500 мм, но для некоторых изделий допускается другой шаг.


• Читаемость и стойкость.
  После тестирования на изгиб, влажность, истирание, воздействие химических веществ и температуры, надписи должны остаться читаемыми. Это особенно важно при прокладке в агрессивных или наружных условиях.


• Допустимые сокращения и буквенные обозначения.
  ГОСТ чётко регламентирует, какие символы допустимы, что они обозначают, и как должна строиться логика кодирования (например, П - провод, В - ПВХ-изоляция, НГ - не распространяет горение).

Дополнительные нормативные документы

В зависимости от назначения кабеля могут применяться и другие нормативы. Среди них:

• ГОСТ 16442-80 - определяет технические параметры для силовых кабелей на напряжение до 1 кВ.


• ГОСТ Р 53769-2010 - описывает особенности огнестойких и низкодымных кабелей.


• Технические условия (ТУ) - применяются для нестандартных или специализированных видов кабеля. В них могут прописываться особенности маркировки, отличающиеся от общего ГОСТа.



Также могут использоваться межгосударственные стандарты ЕАЭС и международные ISO и IEC - особенно если продукция поставляется за пределы России.

Почему это важно?

Соблюдение требований ГОСТ - это не просто формальность. Это гарантия:

• надёжности и безопасности электропроводки


• соответствия проектной документации


• правомерности ввода объекта в эксплуатацию


• отсутствия претензий со стороны технадзора



Неверно нанесённая или нестойкая маркировка может привести к штрафам, демонтажу или отказу в приёмке проекта.

Виды маркировки кабелей и особенности применения

Существует несколько подходов к маркировке:

• Буквенно-цифровая - основная система, включает все ключевые параметры


• Цветовая - используется для обозначения отдельных жил внутри кабеля


• Комбинированная - сочетает шифр на оболочке и цветовую схему



Маркировка может быть:

• Заводской - наносится в процессе изготовления


• Проектной - добавляется на месте монтажа для удобства обслуживания

Буквенные обозначения в маркировке кабеля

Вот как можно расшифровать популярные обозначения:

Обозначение	Что означает
А	Алюминиевая жила
П	Провод (без брони)
В	ПВХ-изоляция
НГ	Не распространяет горение
LS	Малое дымо- и газовыделение
Э	Экран
Б	Бронированный
К	Контрольный кабель

Цветовая система кодировки

Для жил внутри кабеля используется следующая схема (согласно ГОСТ):

• Синий - нулевая жила


• Чёрный или коричневый - фазные проводники


• Жёлто-зелёный - защитное заземление


• Белый - часто используется как управляющий



Такая система помогает быстро идентифицировать назначение каждой жилы даже без маркировки на изоляции.

Как расшифровывается маркировка кабеля: примеры

Пример: ВВГнг-LS 3×2.5

Расшифровка:

• В - изоляция и оболочка из ПВХ


• В - снова ПВХ (внутренняя изоляция)


• Г - без брони


• нг - не поддерживает горение


• LS - малое выделение дыма


• 3×2.5 - три жилы, сечение 2.5 мм²



Такой кабель подходит для внутренней прокладки в жилых зданиях, в том числе в местах с высокой пожарной опасностью.

Особенности маркировки кабелей по назначению: как различаются шифры и обозначения

Маркировка кабелей не бывает универсальной - она напрямую зависит от функционального предназначения конкретного типа продукции. Для разных задач применяются кабели с разной конструкцией, и, соответственно, их маркировка содержит уникальные обозначения, отражающие технические особенности. Рассмотрим, чем отличается маркировка кабеля в зависимости от его области применения:

Силовые кабели

Силовая кабельная продукция используется для передачи электрической энергии под высоким напряжением - как в жилых зданиях, так и на промышленных объектах. Эти изделия подвергаются значительным нагрузкам, а потому должны обладать:

• повышенной прочностью оболочки


• стойкостью к перегреву


• соответствием огнестойким и климатическим требованиям



В маркировке силовых кабелей обязательно указывается тип металла в кабельных жилах (медный или алюминиевый), тип изолирующего слоя (например, ПВХ, сшитый полиэтилен), способность к самозатуханию (НГ - не поддерживает горение), и другие характеристики.

Пример: ВВГнг-LS - силовой кабель с медными жилами, не поддерживает горение, с низким дымовыделением.

Контрольные кабели

Контрольные (или сигнальные) кабели предназначены для передачи командных и управляющих сигналов от пульта к исполнительным механизмам. Особенность их применения - высокая точность и защищённость от помех, особенно на производстве.

В маркировке таких кабелей часто встречаются следующие признаки:

• наличие экрана (буква "Э")


• повышенная гибкость для укладки в ограниченном пространстве


• возможность работы в агрессивных внешних условиях или при вибрациях



Пример: КВВГЭнг - контрольный, с медными жилами, в ПВХ-изоляции, с экраном и защитой от горения.

Монтажные кабели

Провода для внутренней сборки оборудования применяются при сборке электрощитов, внутри шкафов автоматизации, в электротехническом оборудовании. Они рассчитаны на работу при пониженных напряжениях и обычно прокладываются в сухих помещениях.

Для них характерны:

• одножильная структура


• повышенная гибкость


• стойкость к нагреву и перегибам


• упрощённая изоляция без внешней оболочки



Чаще всего в маркировке присутствуют простые коды - например, ПВ-1, ПВ-3, где указывается вид провода и класс гибкости.

Связные и телефонные кабели

Эта категория задействуется в процессе передачи речевых и информационных сигналов, в частности, в телекоммуникационных системах, локальных сетях и системах видеонаблюдения. Они отличаются:

• малым сечением жил


• частым использованием экранирующего слоя


• необходимостью пониженного уровня шумов и наводок



В маркировке, как правило, можно встретить сокращения типа ТППэп, ТРП, СКП и т.п., где отражаются тип оболочки, наличие экрана и предназначение кабеля.

Понимание различий между этими категориями и их маркировками критически важно при выборе продукции под конкретные задачи. Ошибка на этапе расшифровки шифра может привести к неправильному подбору кабеля, что чревато авариями, перегревом или выходом оборудования из строя.

Ошибки при маркировке и их последствия

Неверная или отсутствующая маркировка может привести к серьёзным последствиям:

• Перегрузки сети


• Короткие замыкания


• Нарушения техники безопасности


• Ошибки при подключении


• Нарушения норм проектирования



Кроме того, некорректная маркировка - это нарушение стандартов, которое может стать причиной отказа при приёмке объекта.

Как правильно читать маркировку: пошаговое руководство

Разобраться в кабельной маркировке - задача не только инженера, но и каждого, кто связан с проектированием, монтажом или обслуживанием электроустановок. На первый взгляд шифры на оболочке кажутся непонятными, но если понимать их структуру, то маркировка становится отличным инструментом быстрого анализа.

Вот пошаговая инструкция, как грамотно интерпретировать маркировку кабеля, чтобы избежать ошибок при подборе и прокладке:

Шаг 1: Определите материал жилы и тип изоляции

Маркировка начинается с букв, обозначающих базовые характеристики кабеля:

• Первая буква чаще всего указывает на материал проводника: «А» - алюминий, если буквы нет - медь


• Второй и третий символы расшифровывают структуру изоляции и наружной обмотки - например, «В» означает ПВХ, «П» - полиэтилен, «Р» - резина



Знание этих символов сразу даёт понимание, как кабель поведёт себя при изгибе, в жаре, на морозе или в условиях повышенной влажности.

Шаг 2: Обратите внимание на окончания шифра

Последние символы маркировки информируют о дополнительных свойствах кабеля:

• «нг» - не поддерживает горение


• «LS» - пониженное дымо- и газовыделение


• «FR» - огнестойкость (способность сохранять токопроводимость при пожаре)


• «Э» - наличие экрана, защищающего от помех


• «Б» или «Г» - бронированная или небронированная конструкция



Эти обозначения особенно важны при проектировании в зонах с повышенными требованиями к пожарной или электромагнитной безопасности.

Шаг 3: Изучите цифровые параметры

Цифры в маркировке всегда идут после буквенных обозначений и показывают:

• Количество жил - сколько проводников содержит кабель


• Сечение жил в мм² - определяет, какую нагрузку он способен выдержать



Пример: «3×1.5» означает, что внутри три жилы, каждая с сечением 1,5 мм². Эти данные необходимы для правильного расчёта тока и подбора автоматов защиты.

Шаг 4: Сопоставьте с действующими стандартами

После расшифровки всех элементов полезно свериться с нормативной документацией, особенно с ГОСТ 31996-2012. Это поможет:

• Убедиться в соответствии кабеля условиям эксплуатации


• Проверить, что выбранный продукт не нарушает регламенты


• Избежать проблем при технадзоре или приёмке объекта



Шаг 5: Обратите внимание на цветовую идентификацию жил

Если у вас есть доступ к открытым концам кабеля, обязательно проверьте цвет проводников:

• Жёлто-зелёный - защитное заземление (PE)


• Синий - ноль (N)


• Чёрный, коричневый, серый - фаза (L1, L2, L3)


• Белый, оранжевый и др. - сигнальные или управляющие жилы



Цветовая маркировка не всегда указывается на оболочке, но является важной частью распознавания назначения каждой жилы. Правильное чтение маркировки позволяет не просто распознать кабель, а осознанно выбрать изделие под конкретные условия, избегая технических и эксплуатационных ошибок.

Где используется маркировка кабелей

• При проектировании и строительстве зданий


• Во время монтажа инженерных систем


• При ремонте электропроводки


• В производстве электрощитов


• На производственных линиях и объектах энергетики

Требования к стойкости маркировки

ГОСТ предписывает, чтобы маркировка:

• Была чёткой и читаемой после монтажа


• Не стиралась при трении


• Сохранялась при воздействии влаги, солнца, химикатов


• Сохраняла читаемость на всём сроке службы кабеля

Современные технологии маркировки проводов

Сегодня применяются высокотехнологичные способы:

• Лазерная гравировка - долговечна, стойка к внешним воздействиям


• Струйная печать - подходит для массового производства


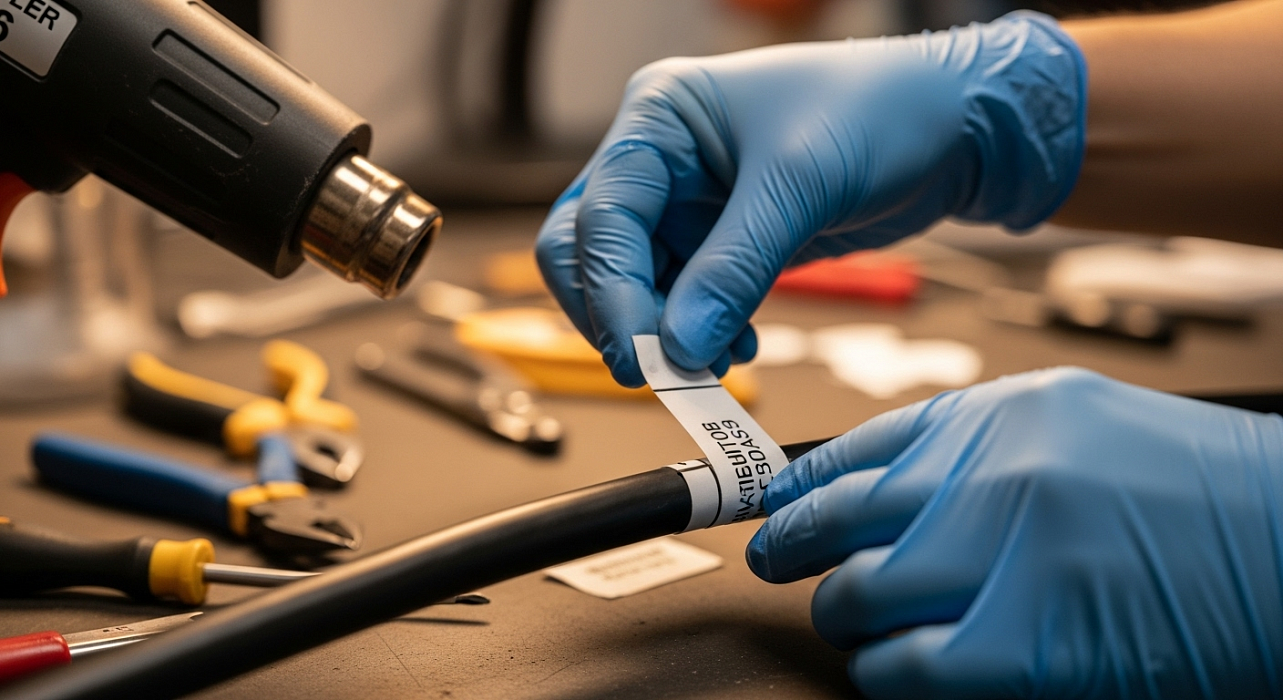

• Термоусадочные марки - надеваются на кабель и фиксируются при нагреве


• Таблички и ярлыки - для дополнительного обозначения в щитах
