Основные виды медного кабеля

Медный кабель - это кабельная продукция с токопроводящими жилами из меди, рассчитанная на передачу электрической энергии или сигналов в широком диапазоне напряжений и частот. Базовая конструкция включает одну или несколько жил определенного сечения, изоляцию из полимерных материалов, поясную изоляцию при многожильном исполнении, внутреннюю оболочку, броню при необходимости механической защиты, а также наружную оболочку, устойчивую к влаге, УФ и агрессивным средам. В силовых и контрольных линиях часто применяются дополнительные экраны из медной ленты или оплетки для подавления помех и выравнивания электрического поля.

Геометрия жил бывает монолитной или многопроволочной: первый вариант выбирают для стационарной прокладки, второй - для участков с вибрацией и изгибами. Сечение подбирают по току и условиям охлаждения, учитывая способ прокладки и длительно допустимый нагрев изоляции. В качестве изоляции применяются ПВХ, ПЭ, сшитый полиэтилен (XLPE), резина и термопласты с требуемой рабочей температурой и классом пожарной безопасности.

Преимущества кабелей с медным проводником

Ключевое преимущество меди - высокая электропроводность при компактном сечении. При равной нагрузке она позволяет уменьшить диаметр жилы, снизить падение напряжения и потери на нагрев, а значит - обеспечить стабильный электрический режим и запас по току. Медная жила пластична, переносит многократные изгибы и вибрации без трещин, что критично для подвижного применения и затяжки в гофру, лотки, трубы. Контактные медные соединения предсказуемы: резьбовые и клеммные узлы меньше «ползут» со временем, сопротивление контакта остается стабильным. Удельное сопротивление оксидной пленки на меди низкое по сравнению с алюминием, поэтому нагрев клемм при длительной нагрузке ниже. Теплопроводность выше, что упрощает отвод тепла из жил и улучшает термический режим изоляции. На фоне промышленных помех медные линии лучше держат уровень сигнала: устойчивее к высокочастотным наводкам, а экраны на основе медной оплетки обеспечивают равномерное покрытие и низкое сопротивление заземления. В условиях коррозии и переменной влажности медь служит дольше, особенно при корректной герметизации оболочек и использовании оловянной оплетки на морских объектах. В итоге эксплуатационные риски меньше: реже перегревы, меньше отказов по соединениям, проще подбор сечения по токовой нагрузке без избыточного запаса.

Виды медного кабеля и содержание меди

На практике используют несколько основных разновидностей медных кабелей, отличающихся назначением, конструкцией и процентом содержания ценного металла.

Силовой кабель

Предназначен для передачи электрической энергии в сетях низкого и среднего напряжения - от вводов в здание до питания распределительных щитов и оборудования. Имеет одну или несколько медных жил с изоляцией из ПВХ или сшитого полиэтилена (XLPE), при необходимости - экран из медной ленты и броню. Сечение жил силового кабеля выбирают по току и условиям охлаждения, жила может быть монолитной (для стационарной укладки) или многопроволочной (для гибких соединений).

Рабочая температура: до +90 °C (для XLPE).
Исполнения: нг-LS, FRLS - с низкой дымностью и ограниченным распространением горения.
Область применения: распределительные сети, насосные станции, вводы ИБП, резервные линии.

Среднее содержание меди:

• В зависимости от типа - 35–60 % от массы.

• Для типовых марок ВВГ, ВВГнг-LS, NYM - 0,35–0,6 кг меди на 1 кг кабеля.

• В 1 м провода с сечением жил 3×2,5 мм² - около 60–80 г меди.

Виды медного кабеля

Контрольный кабель

Контрольный кабель используется в цепях управления, сигнализации и связи между блоками автоматики.
Содержит множество тонких медных жил малого сечения, часто скрученных в пары для уменьшения помех. Может иметь общий экран из медной оплетки или фольги.

Изоляция: ПВХ, полиэтилен или LS-материалы.
Оболочка: ПВХ, полиуретан или безгалогенные смеси.
Монтаж: в коробах, лотках, трубах, с раздельной прокладкой от силовых линий.
Применение: шкафы управления, датчики, релейная защита, телемеханика.

Среднее содержание меди:

• 25–45 % от массы кабеля (в зависимости от числа жил и толщины оболочки).

• В среднем 0,3–0,45 кг меди на 1 кг кабеля.

• Для кабелей с большим количеством тонких жил - содержание ценного металла ниже, из-за высокой доли изоляции.

Бытовые кабели

Используются для внутренней электропроводки и подключения бытовых приборов.
Обычно имеют 2–5 медных жил сечением 1,5–10 мм², в ПВХ-изоляции и оболочке нг-LS, иногда плоской формы (ПВС, ВВГ-П, ШВВП).

Номинальное напряжение: 220/380 В.
Особенности: устойчивость к изгибам, пожаробезопасность, удобная разделка, точность сечения.
Применение: освещение, розеточные группы, варочные панели, кондиционеры.

Среднее содержание меди:

• 40–55 % от общей массы.

• В среднем 0,4–0,55 кг меди на 1 кг кабеля.

• В 1 м провода типа ВВГ-П 3×2,5 - около 75 г.

Кабели для передачи сигналов (слаботочные и телекоммуникационные)

Объединяют витую пару, интерфейсные, коаксиальные, телефонные и датчиковые линии. Конструкция - скрученные пары с фольгированным экраном, иногда с дренажным проводником. Коаксиальные провода имеют центральную медную жилу и плотный экран.

Материалы: полиэтилен, фторопласт, безгалогенные LS-смеси.
Особенности: устойчивость к электромагнитным наводкам, маслам, УФ.
Применение: сигнализация, системы безопасности, видеонаблюдение, связь.

Среднее содержание меди:

• Для витой пары (UTP/FTP) - 25–35 % меди.

• Для коаксиального- 15–25 % меди, остальное - экран, диэлектрик и оболочка.

• В среднем 0,2–0,35 кг меди на 1 кг кабеля.

• В 1 м коаксиала RG-6 - примерно 8–12 г меди.

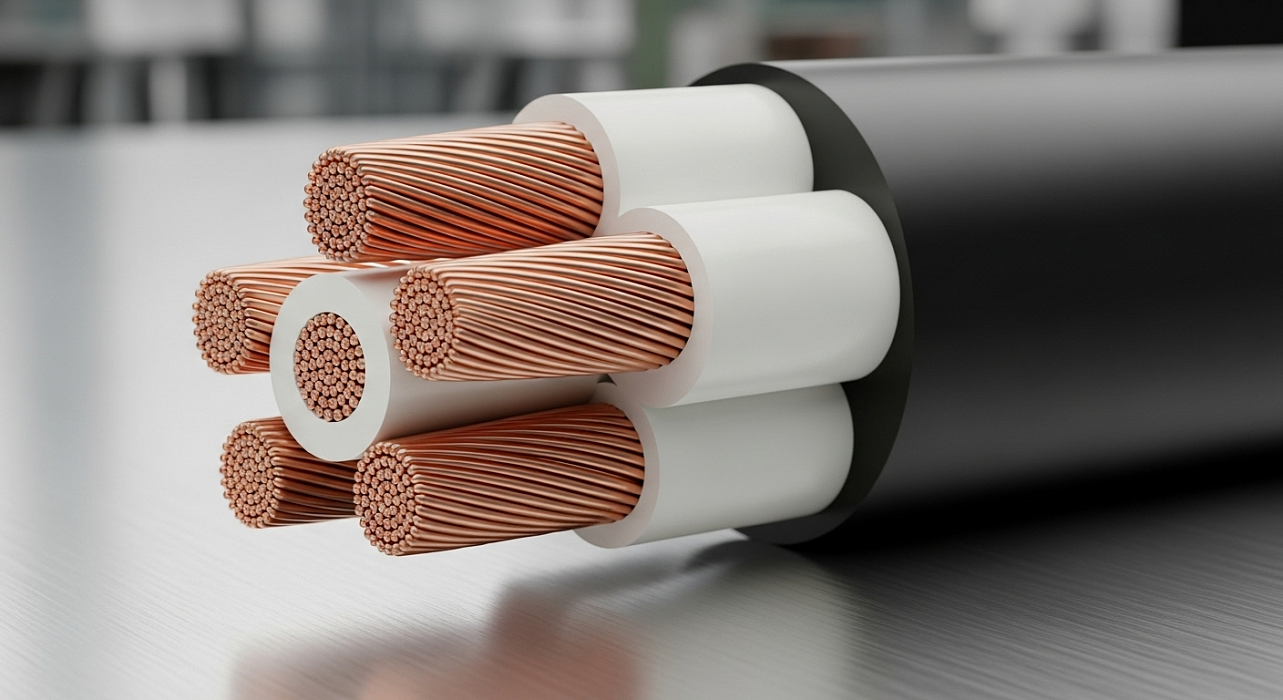

Медный кабель 6 жил

Сводная информация по видам медного кабеля

1. Силовой кабель

• Среднее содержание меди: 35–60%

• Меди на 1 кг кабеля: 0,35–0,6 кг

• Пример массы меди в 1 метре: 60–120 г (кабель 3×2,5 мм²)

2. Контрольный кабель

• Среднее содержание меди: 25–45%

• Меди на 1 кг кабеля: 0,3–0,45 кг

• Пример массы меди в 1 метре: 40–70 г

3. Бытовой кабель

• Среднее содержание меди: 40–55%

• Меди на 1 кг кабеля: 0,4–0,55 кг

• Пример массы меди в 1 метре: 60–90 г

4. Сигнальный кабель

• Среднее содержание меди: 15–35%

• Меди на 1 кг кабеля: 0,2–0,35 кг

• Пример массы меди в 1 метре: 8–15 г

Чем объясняется ценность медного кабеля

Ценность медного кабеля определяется сочетанием технических характеристик и долговечности. Медь отличается высокой электропроводностью, благодаря чему кабель может иметь меньшее сечение при тех же нагрузках по сравнению с другими металлами. Это снижает массу и упрощает монтаж. Еще один фактор - устойчивость к коррозии: медные жилы не разрушаются под воздействием кислорода и влаги, что продлевает срок службы кабельных линий в условиях повышенной влажности или агрессивных сред. Также важно, что медь сохраняет механическую прочность даже при многократных циклах нагрева и охлаждения. Кабель не теряет форму, не растрескивается, не образует очагов повышенного сопротивления. Это делает продукцию востребованной не только для монтажа новых сетей, но и для ремонта старых, где важна совместимость и стабильность работы.

Особенности применения

При работе с медными кабелями важно не просто следовать маркировке, а осознанно подбирать тип с учетом среды эксплуатации, требуемого сечения и свойств изоляции. Внутри зданий первоочередное значение имеет пожарная безопасность и стабильное взаимодействие с защитными автоматами. При наружной прокладке или укладке в грунт на первый план выходят стойкость к влаге, механическим воздействиям и возможным деформациям трассы, поэтому выбирают исполнения с усиленной оболочкой или броней. Сигнальные и контрольные линии прокладывают отдельно от силовых, применяют экранирование и корректное заземление экрана для исключения помех.

При монтаже важно не перегибать кабель, соблюдать минимальный радиус изгиба и не превышать допустимое усилие при протяжке, так как изоляция чувствительна к механическим перегрузкам. В шкафах жилы оконцовывают наконечниками, чтобы обеспечить стабильный контакт и избежать локального нагрева.

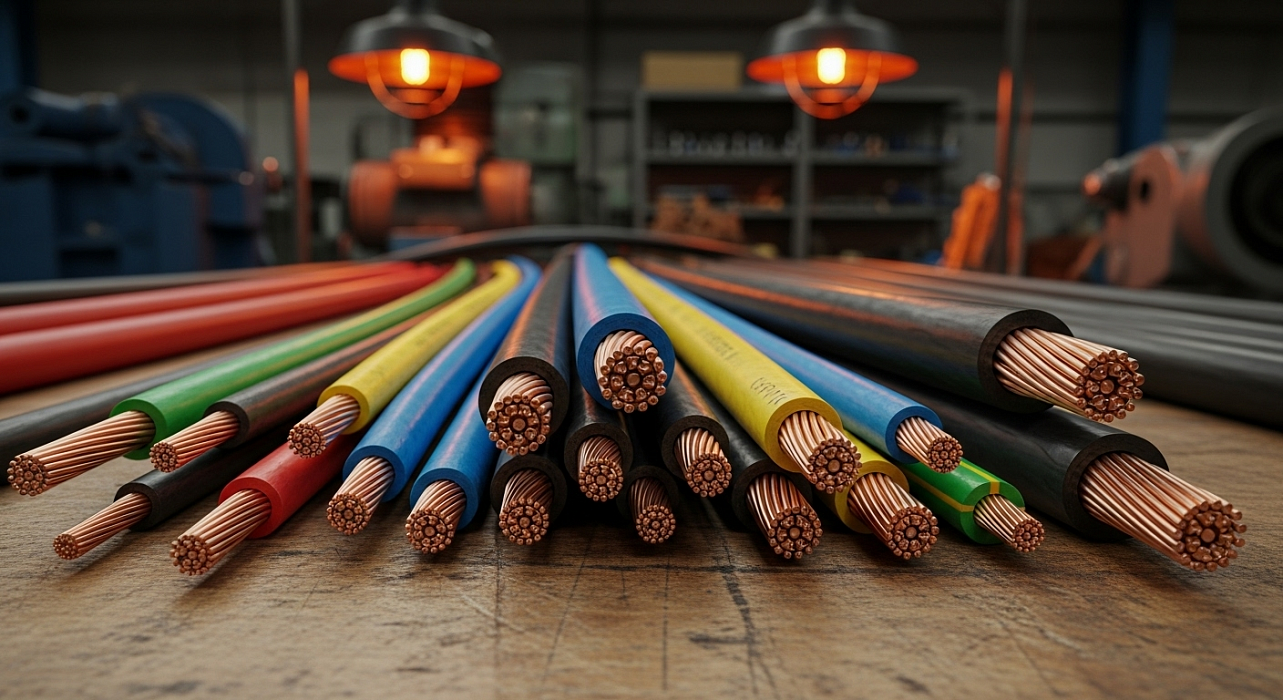

Медный кабель в оплетке

На длинных участках учитывают падение напряжения и влияние групповой прокладки, когда несколько линий расположены рядом и допустимый ток снижается, этот параметр включают в расчеты. В агрессивной среде применяют оболочки, устойчивые к маслам или ультрафиолету, а для жилых зданий выбирают безгалогенные исполнение с низким дымовыделением.

После ввода в эксплуатацию кабельные линии требуют периодического контроля. Проверяют сопротивление изоляции, состояние экранов и контактов. При демонтаже медь направляют на переработку, оболочку утилизируют отдельно, что снижает затраты и позволяет вернуть материал в оборот.

Компания «ЦветМетПлав» принимает медь на выгодных условиях. Чтобы уточнить стоимость и договориться о бесплатном вывозе крупной партии, свяжитесь с нами через страницу контактов: https://cvetmetplav.ru/contacts/. Мы обеспечиваем честный вес, прозрачный расчет и быстрый прием медного кабеля, делая процесс сдачи металлолома максимально удобным и прибыльным для вас.
